适用于内螺纹柱形压电陶瓷促动器。P77.S36-C P77.K36-C 系列大负载压电纳米定位台/移相器是专为孔径36mm光学检测设备而设计的倒置使用的移相装置,行程可达17.5μm,水平安装、立式安装、倒置安装承载能力分别可达7kg、1kg、5kg。P77.K36系列压电移相器体积相对较小,仅80×80×35mm,中心孔径36mm。
产品特点
|
|
|
|
|
|
|
|
技术参数 | |||||||
型号 |
P77.S36 |
单位 |
|||||
运动自由度 |
Z |
|
|||||

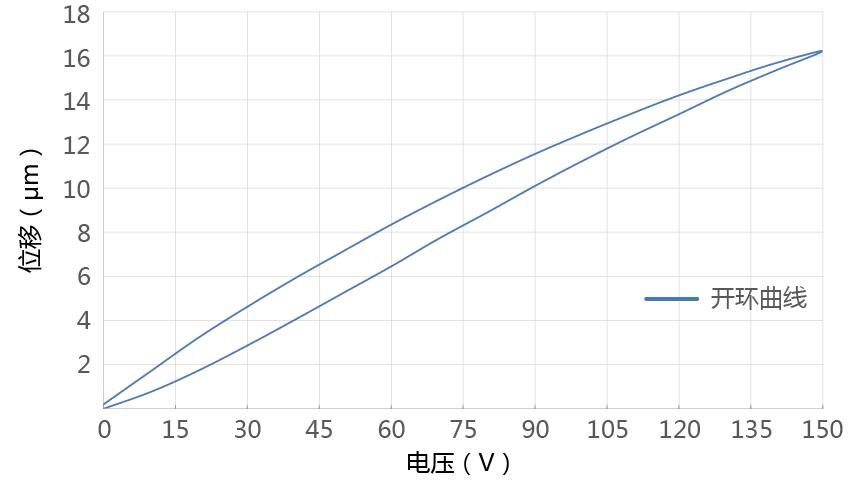

行程范围(0~120V) |
14 |
µm±10% |
|||||
Max.行程范围(0~150V) |
17.5 |
µm±10% |
|||||
分辨率 |
0.5/0.2 |
nm,typ. |
|||||
俯仰/偏航/滚动 |
<10 |
µrad |
|||||
空载谐振频率 |
0.3 |
kHz±20% |
|||||
空载阶跃时间 |
2 |
ms±20% |
|||||
推/拉力 | 100/50 | N | |||||
承载能力 |
水平安装 |
7 |
Kg |
||||
立式安装 | 1 | ||||||
倒置安装 | 5 | ||||||
静电容量 |
3.6 |
μF±20% |
|||||
工作温度范围 |
-20~80 |
°C |
|||||
材质 |
钢、铝 |
|
|||||

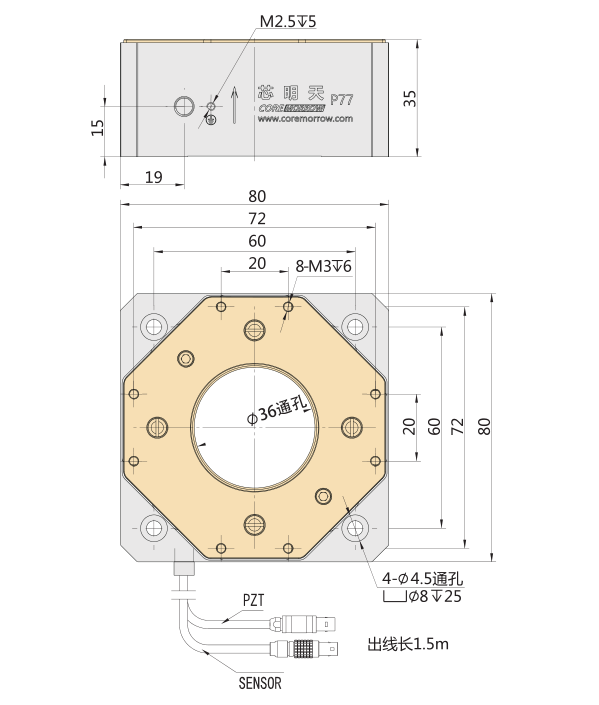

外形尺寸(长×宽×高) |
80×80×35 |
mm |
|||||
通孔尺寸 |
Ø36 |
mm |
|||||
重量 |
565 |
g±5% |
|||||
出线长 |
1.5 |
m±10mm |
|||||
传感/电压连接器 |
LEMO |
|
|||||
控制 |
1~3路控制 |
|
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
应用案例
笼式结构 ![]() |
低温真空 ![]() |
纳米压印 ![]() |
超分辨率显微成像 ![]() |
红外超分辨率成像 ![]() |
激光直写 ![]() |
提高CCD分辨率 ![]() |
干涉测量 ![]() |
显微镜探针校准 ![]() |
纳米光刻 ![]() |
