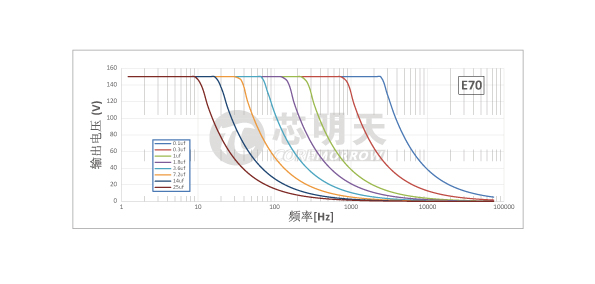

- 曲线
- 价格及周期
- 意见反馈
三通道E70是采用直流供电方式的压电陶瓷控制器，具有多种通信接口，实现与上位机实时通信，支持上位机软件二次开发。设备同时具有三个模拟信号控制输入端口，便于模式应用选择。外部可设置数/模与伺服控制等操作模式，易于操作。
特征
· 3通道输出 · 开环/闭环 · 模拟与数字控制 · 直流供电

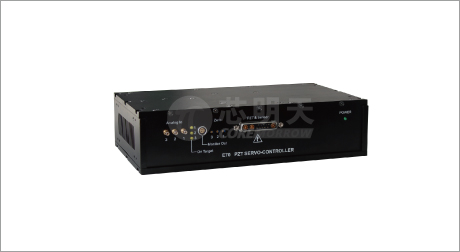

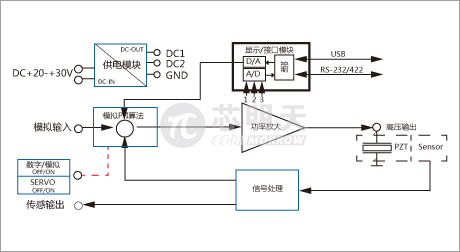

| 外观形状 | 驱动原理 |
 |
 |

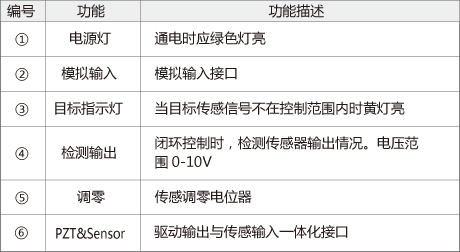

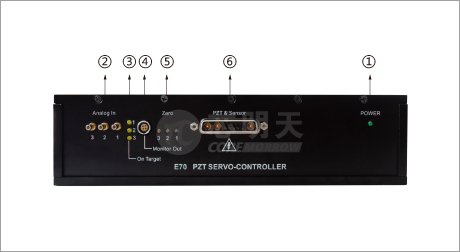

| 前面板功能描述 | |
 |
 |
E70技术参数
|
型号 |
E70.S3DL |
E70.K3DL |
|
功能 |
数字与模拟集成式闭环压电控制器 |
数字与模拟集成式开环控制器 |
|
传感 |
||
|
传感器类型 |
SGS |
- |
|
伺服特性 |
模拟P-I+陷波滤波 |
- |
|
传感器通道数 |
3 |
3 |
|
传感输出连接器 |
LEMO EPG.0B.304 |
- |
|
驱动 |
||
|
标称模拟输入范围（V） |
0至10 |
0至10 |
|
标称输出电压范围（V） |
0至120 |
0至120 |
|
电流（mA） |
120/通道(加散热后可达1.5A) |
120/通道(加散热后可达1.5A) |
|
平均电流（mA） |
40/通道（加散热后可达60mA） |
40/通道（加散热后可达60mA） |
|
平均功率（W） |
5/通道（加散热后可达10W） |
5/通道（加散热后可达10W） |
|
放大器带宽（Hz） |
1k/通道（加散热后可达5k） |
1k/通道（加散热后可达5k） |
|
输出纹波电压（mVpp） |
20/通道 |
20/通道 |
|
PZT&Sensor连接器 |
D-sub 13W3 |
D-sub 13W3 |
|
控制输入连接器 |
SMB |
SMB |
|
主控 |
||
|
通信接口 |
RS-232/RS-422、USB |
RS-232/RS-422、USB |
|
处理器 |
DSP 32bit |
DSP 32bit |
|
D/A转换器 |
16Bit±10V |
16Bit±10V |
|
A/D转换器 |
16Bit±10V |
16Bit±10V |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等、方便二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等、方便二次开发 |
|
其他 |
||
|
供电电源 |
20至30VDC/3A |
20至30VDC/3A |
|
工作温度范围（℃） |
0至50 |
0至50 |
|
过温保护范围（℃） |
75±5 |
75±5 |
|
过温保护恢复（℃） |
60±5 |
60±5 |
|
尺寸（mm） |
240*140*60（加散热后尺寸240*140*90） |
240*140*60（加散热后尺寸240*140*90） |
|
重量（kg±0.2） |
1.86 |
1.86 |
|
说明:当控制器散热面温度超过60℃，建议采取外部散热措施，以提高控制器的稳定性；技术参数提供定制。 |
||
| 尺寸图、参数表、使用说明书下载 | |
| Auto CAD PDF |
|
| Step |
|
| 参数表/Specs Sheet | |
| 使用说明书/Manual | |
E70技术参数
|
型号 |
E70.S3DL |
E70.K3DL |
|
功能 |
数字与模拟集成式闭环压电控制器 |
数字与模拟集成式开环控制器 |
|
传感 |
||
|
传感器类型 |
SGS |
- |
|
伺服特性 |
模拟P-I+陷波滤波 |
- |
|
传感器通道数 |
3 |
3 |
|
传感输出连接器 |
LEMO EPG.0B.304 |
- |
|
驱动 |
||
|
标称模拟输入范围（V） |
0至10 |
0至10 |
|
标称输出电压范围（V） |
0至120 |
0至120 |
|
电流（mA） |
120/通道(加散热后可达1.5A) |
120/通道(加散热后可达1.5A) |
|
平均电流（mA） |
40/通道（加散热后可达60mA） |
40/通道（加散热后可达60mA） |
|
平均功率（W） |
5/通道（加散热后可达10W） |
5/通道（加散热后可达10W） |
|
放大器带宽（Hz） |
1k/通道（加散热后可达5k） |
1k/通道（加散热后可达5k） |
|
输出纹波电压（mVpp） |
20/通道 |
20/通道 |
|
PZT&Sensor连接器 |
D-sub 13W3 |
D-sub 13W3 |
|
控制输入连接器 |
SMB |
SMB |
|
主控 |
||
|
通信接口 |
RS-232/RS-422、USB |
RS-232/RS-422、USB |
|
处理器 |
DSP 32bit |
DSP 32bit |
|
D/A转换器 |
16Bit±10V |
16Bit±10V |
|
A/D转换器 |
16Bit±10V |
16Bit±10V |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等、方便二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等、方便二次开发 |
|
其他 |
||
|
供电电源 |
20至30VDC/3A |
20至30VDC/3A |
|
工作温度范围（℃） |
0至50 |
0至50 |
|
过温保护范围（℃） |
75±5 |
75±5 |
|
过温保护恢复（℃） |
60±5 |
60±5 |
|
尺寸（mm） |
240*140*60（加散热后尺寸240*140*90） |
240*140*60（加散热后尺寸240*140*90） |
|
重量（kg±0.2） |
1.86 |
1.86 |
|
说明:当控制器散热面温度超过60℃，建议采取外部散热措施，以提高控制器的稳定性；技术参数提供定制。 |
||
|
|
|
|
|
|
