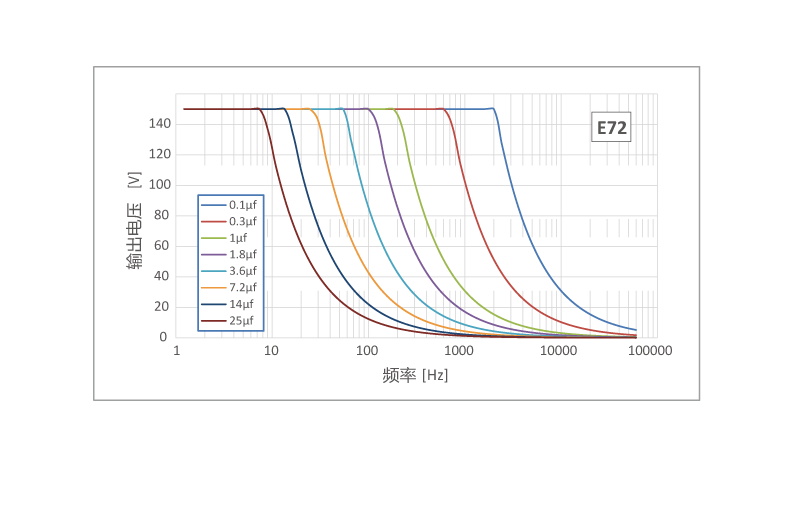

- 曲线
- 价格及周期
- 意见反馈

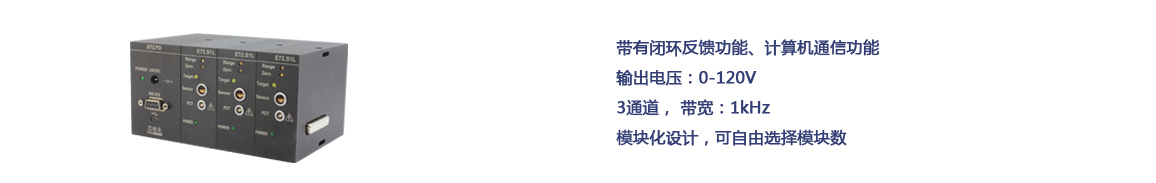

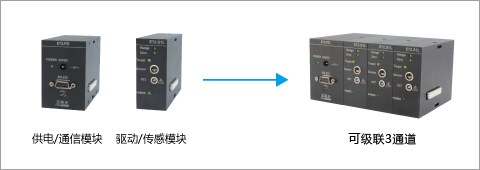

模块化E72压电陶瓷控制器是小体积级联式模块化控制器，该系列控制器由供电模块与驱动模块组合而成。E72系列单个驱动模块为单通道，可集成3个驱动模块达3通道控制器。E72可进行计算机通信控制，支持计算机软件二次开发。该设备同时还具备模拟信号的位置控制输入端口，便于与其他数字及模拟控制信号集成。

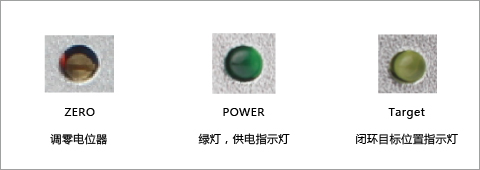

| E72 | 状态指示灯 |
 |
 |

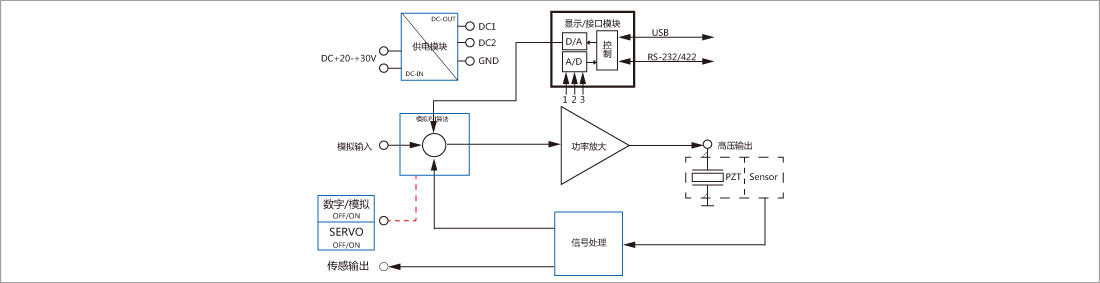

驱动原理

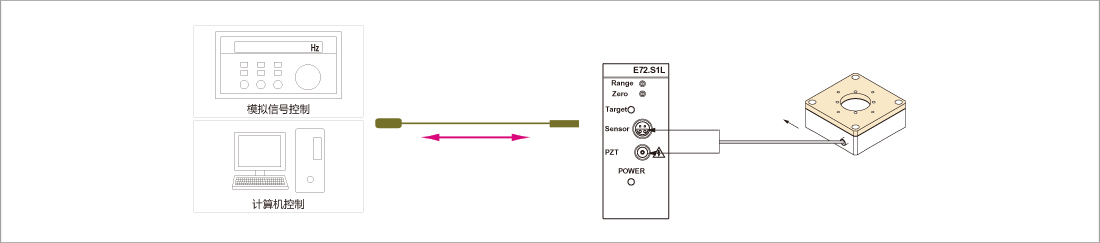

使用操作
| 资料下载 | |
| 参数表/Specs Sheet |
|
E72.S3L技术参数
|
E72.S3L压电控制器 |
||
|
型号 |
E72.S3L |
单位 |
|
功能 |
压电控制器 |
|
|
总外形尺寸（宽×高×深） |
149.5×77.5×100 |
mm |
|
驱动模块 |
||
|
传感 |
||
|
传感器类型 |
SGS |
|
|
通道数 |
3 |
|
|
伺服特性 |
模拟P-I+陷波虑波 |
|
|
传感输出连接器 |
BNC连接器 |
|
|
驱动 |
||
|
标称模拟输入范围 |
0~10 |
V |
|
标称输出电压范围 |
0~120 |
V |
|
电流 |
300 |
mA |
|
平均电流 |
50 |
mA |
|
平均功率 |
6 |
W |
|
放大器带宽 |
1K |
Hz |
|
输出纹波电压 |
20 |
mVpp |
|
PZT&SENSOR连接器 |
LEMO连接器 |
|
|
控制输入连接器 |
SMB连接器 |
|
|
主控 |
||
|
通信接口 |
RS-232、USB |
|
|
处理器 |
MCU 16bit |
|
|
D/A转换器 |
16Bit±10V |
|
|
A/D转换器 |
16Bit±10V |
|
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
|
二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等、方便二次开发 |
|
|
其他 |
||
|
工作温度范围 |
0~50 |
°C |
|
过温保护范围 |
75±5 |
°C |
|
单个驱动模块尺寸（宽×高×深） |
33.5×77.5×100 |
mm |
|
重量 |
0.9 |
Kg |
|
供电模块 |
||
|
型号 |
E72.PD |
单位 |
|
功能 |
供电电源 |
|
|
供电电压 |
20-30VDC/3A |
|
|
输出功率 |
20 |
W |
|
供电模块尺寸（宽×高×深） |
49×77.5×100 |
mm |
|
重量 |
0.44 |
Kg |
