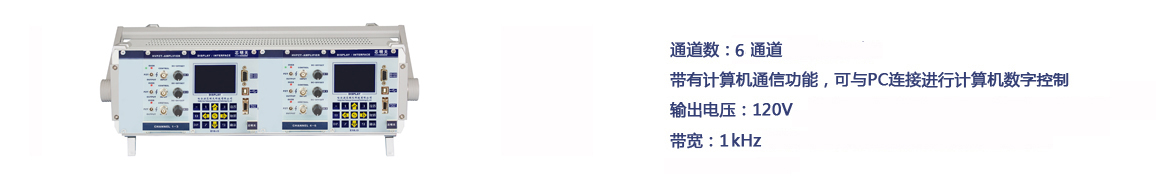

产品特点


 6通道

 可选配PZT传感器控制模块

 输出电压120V

 带宽1kHz


输出电压与频率

    技术参数

型号

E00.C6

功率放大模块

6通道

××

490×360×170mm

输入模拟信号

-1.67~+10V (0~+5V,-10~+10V,-5~+5V可选)

输出电压

120V

输出电压纹波

≤5mV

输出电压分辨率

16Bit(量程的1/30000)24Bit(量程的1/100000)

串口/USB通信接口

RS-232/RS-422(波特率9600)/USB 2.0

电压稳定性

0.1%F.S.(量程)/8hours

模拟输入阻抗

100KΩ±20%

空载满幅值带宽

1kHz 10k20k50kHz可选)

功率放大模块通道数

6

单通道平均功率

7W

单通道功率

21W

平均电流

58mA

电流

174mA

带宽

1kHz

电流限制

短路保护

电压增益

12

调节旋钮

10

显示与接口模块通道数

6

D/A转换器

16/24 Bit ±10V输出

A/D转换器

16Bit ±10V输入

输出电流

输出功率/标称电压输出(单通道)

平均输出电流

平均输出功率/标称电压输出(单通道)

动态输出特性公式

电压(V)×频率(Hz)×负载(F)≤平均输出电流(A

供电模式

AC 220V±10 50Hz±10

功能表

组合形式

可选配PZT传感器控制模块

外部特征

各模块间可组合,可升级

基本控制方式

手动调节、模拟输入、计算机串口/USB接口、自发波形控制

基本功能

过流保护功能,温度保护功能,动态功率保护

软件配置

配有功能大的标准计算机控制软件

自发波形功能介绍

可自发输出正弦波,方波,三角波,锯齿波,频率在1kHz以内不衰减、不失真

液晶键盘通讯接口

标配(LCD,薄膜按键,RS-232/422USB
