E00.D6 压电控制器(恒压版、E03 模块)当前位置:产品首页 >> 压电陶瓷驱动电源-E00系列>>E00.D6 压电控制器(恒压版、E03 模块)
  • 产品介绍
  • 应用
  • 意见反馈

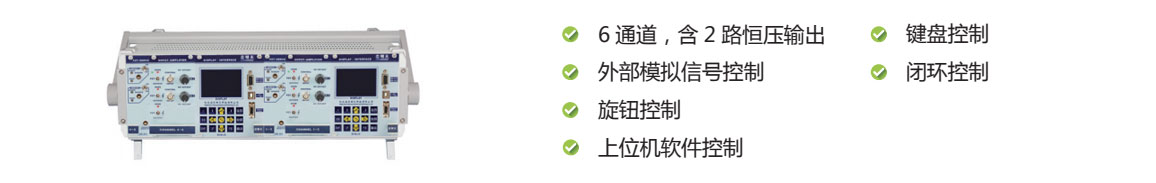

产品特点


 6 通道,含 2 路恒压输出

 外部模拟信号控制

 旋钮控制

 上位机软件控制

 键盘控制

 闭环控制



输出电压与频率曲线

    技术参数

型号

E00.D6 (恒压版、E03 模块)

驱动模块

通道数

6

模拟输入范围

-1.67~10V(可选 0~5V)

输出电压范围

20~120V(可选 -20~150V), 第三、六通道输出恒压

电压稳定性

< 0.1%F.S.(满量程)/8hours

模拟输入阻抗

100KΩ±20%

空载满幅值带宽

10kHz(可选30k、50kHz等)

平均电流

58mA

峰值电流

1A

小信号带宽 (1/10)

>20kHz

电压增益

12

调节旋钮

10圈

传感模块

传感器模式

SGS(可选LVDT、CAP)

传感通道数

6

伺服特性

模拟P-I+ 陷波滤波

传感器接口

ERA.0S.304.CLL

传感器输出接口

BNC

传感器输出电压

0~10V

显示与通信模块

主控通道数

6

D/A 转换器

16Bit±10V( 可选 24 Bit±10V)

输出电压分辨率

满量程 1/30000

A/D 转换器

16Bit±10V

薄膜键盘

15 按键

串口 /USB 通信接口

RS-232/422、USB

波特率

9600、19200、38400、57600、76800、115200 、128000、230400、256000

输出波形频率

10kHz

LCD 液晶屏

汉字显示

I/O 口

1~3 个,用户可设置为输入或输出方式,MDR14 连接器

液晶键盘控制功能

输出与测量电压和位移、自发波形、选择功能、设定参数

液晶键盘自发波形

正弦波、方波、三角波、锯齿波

上位机软件控制功能

输出与测量电压和位移、波形控制、选择功能、设定参数

上位机软件波形控制

可编程波形输出,标准波形输出

二次开发

VC++、Matlab、LabView 使用例程和 DLL 动态链接库函数等,方便二次开发

工作温度范围

0~50℃

机箱与供电模块

供电模式

AC 220V±10%,50Hz±10%

电流限制

短路保护

长×高×深

500×175×375mm

功能表

基本控制方式

手动旋钮调节、外部模拟输入、计算机串口 /USB 接口、自发波形控制、开 / 闭环控制
     尺寸图 (点击图片可放大查看)
点击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
