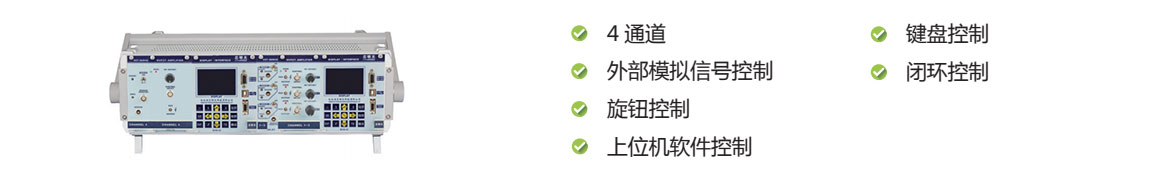

产品特点
|
|
|
|
|
|
|

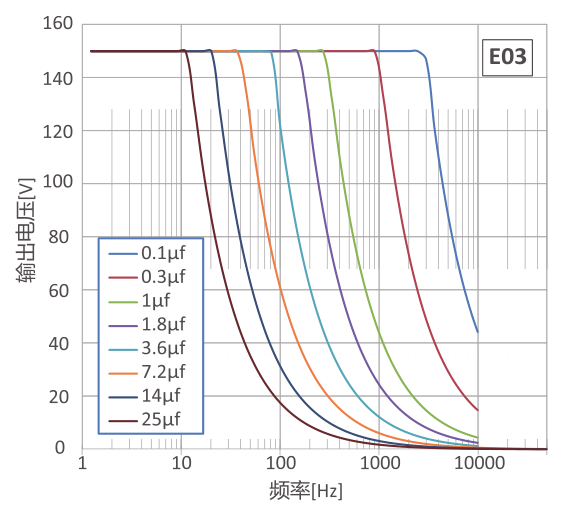

输出电压与频率曲线 ![]() |
输出电压与频率曲线 E05 ![]() |
技术参数 | ||
型号 |
E00.D4 (E03、E05 模块) |
|
驱动模块 |
通道数 |
4 |
模拟输入范围 |
-1.67~10V(可选 0~5V) |
|
输出电压范围 |
-20~120V(可选 -20~150V) |
|
输出电压纹波 |
5mV |
|
电压稳定性 |
< 0.1%F.S.(满量程)/8hours |
|
模拟输入阻抗 |
100KΩ±20% |
|
空载满幅值带宽 |
10kHz(可选30k、50kHz等) |
|
平均电流 |
E03模块:58mA,E05模块:291mA |
|
峰值电流 |
1A |
|
小信号带宽 (1/10) |
>20kHz |
|
电压增益 |
12 |
|
调节旋钮 |
10圈 |
|
传感模块 |
传感器模式 |
SGS(可选LVDT、CAP) |
传感通道数 |
4 |
|
伺服特性 |
模拟P-I+ 陷波滤波 |
|
传感器接口 |
ERA.0S.304.CLL |
|
传感器输出接口 |
E09.S1模块:BNC,E09.S3模块:ERA.0S.303.CLL |
|
传感器输出电压 |
0~10V |
|
工作温度范围 |
0~50℃ |
|
机箱与供电模块 |
供电模式 |
AC 220V±10%,50Hz±10% |
电流限制 |
短路保护 |
|
长×高×深 |
500×175×375mm |
|
功能表 |
基本控制方式 |
手动旋钮调节、外部模拟输入、计算机串口 /USB 接口、自发波形控制、开 / 闭环控制
|
|
|
问题解决办法
零点偏置导致压电产品无法闭环的鉴别与解决方法 ![]() |
应用案例
超声波气体检测 ![]() |
超声悬浮 ![]() |
