芯明天压电促动器内部为柔性铰链导向结构,VT17压电促动器是针对特殊应用,基于芯明天标准封装式压电促动器的基础上进行结构改进,加入抗扭力结构,使得压电促动器遭受到的扭力不会直接作用于内部压电叠堆陶瓷,从而对内部压电陶瓷起到保护作用。
VT17的结构紧凑,非常易于集成。定制设计使其在承载、行程、动态及外形尺寸等都进行了优化。它的内部驱动元件为高性能长寿命压电促动器。 VT17是基于压电叠堆陶瓷的纳米定位促动器,它的出力可达1200N、实现19微米的运动行程。VT17的结构紧凑,非常易于集成。定制设计使其在承载、行程、动态及外形尺寸等都进行了优化。它的内部驱动元件为高性能长寿命压电促动器。
VT17是基于压电叠堆陶瓷的纳米定位促动器,它的出力可达1200N、实现19微米的运动行程。

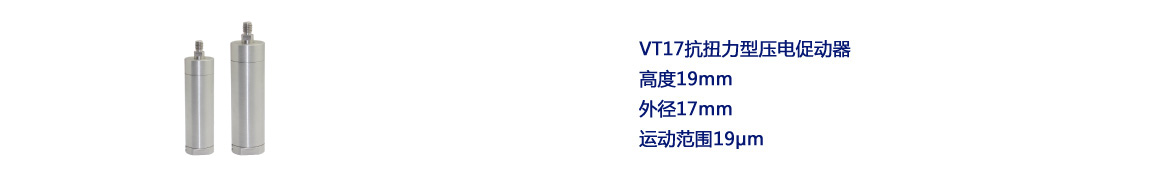

产品特点
|
|
|
|

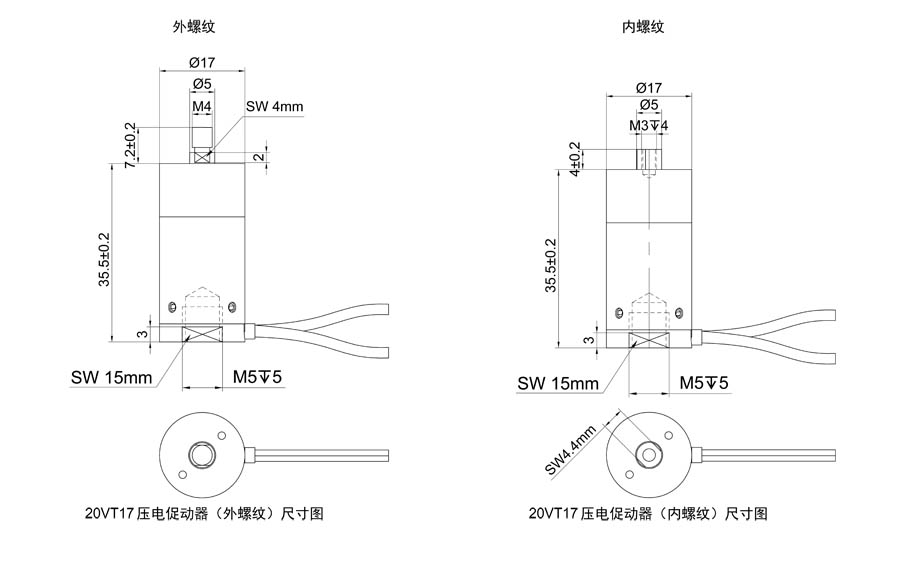

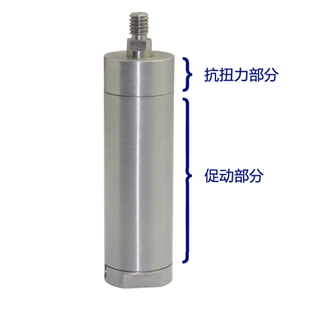

产品结构示意图 ![]() |
技术参数 | |||||||
型号 |
标称行程 |
刚度 |
推/拉力 |
静电容量 |
谐振频率 |
长度 |
资料下载 |
PSt150/7/20 VT17 |
19 |
60 |
1200/350 |
1.8 |
30 |
35.5 |
*标称行程是在0~150V的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在0~120V。选择闭环,线性度、重复定位精度高。出力可达25000N,详情请咨询销售工程师。
注:安装预紧力一般不超过出力的20%。
|
注意

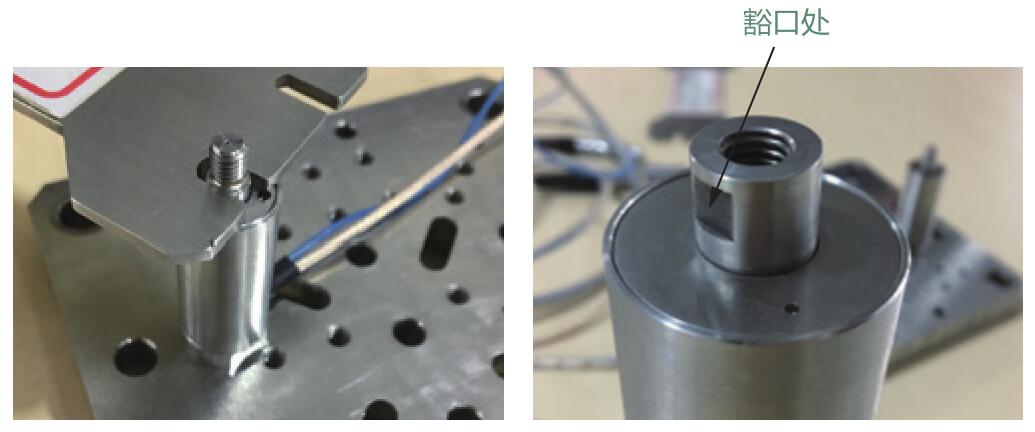

安装负载前,请先用钳子夹住豁口,防止移动端旋转破坏内部压电陶瓷。
