VS25系列低压柱形 电压150V 推力7300N当前位置:产品首页 >> 柱形压电促动器>>VS25系列低压柱形 电压150V 推力7300N
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

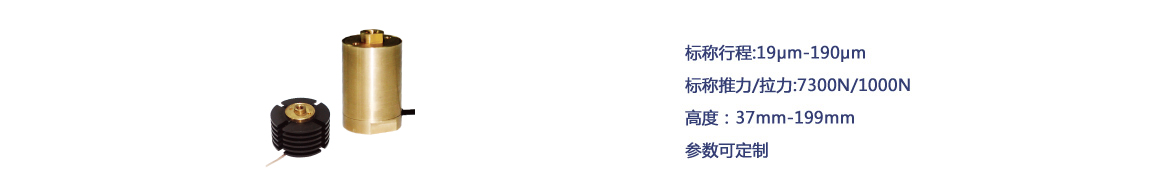

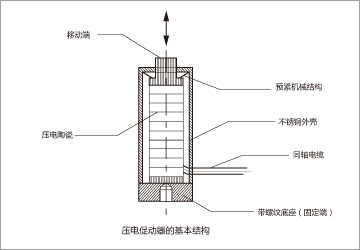

压电陶瓷促动器是以压电陶瓷为基础元件,通过外部机械结构进行封装,并输出位移及出力。压电陶瓷促动器具有预紧力,因此可承受一定的拉力。


VS25系列低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装,内置方形压电陶瓷,顶部为位移和出力输出端,底部具有安装固定螺纹孔。


产品特点

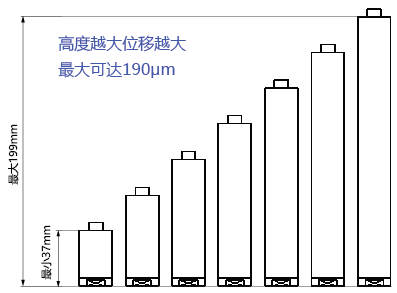

 位移190μm

 可承受拉力

 开环/闭环可选

 安装固定方便


直驱结构

外观形状

闭环型号精度高

闭环型号的线性度可达0.1%F.S.,重复定位精度0.05%F.S.。

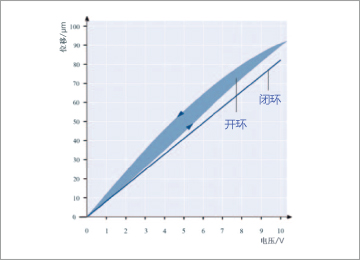

开环特性

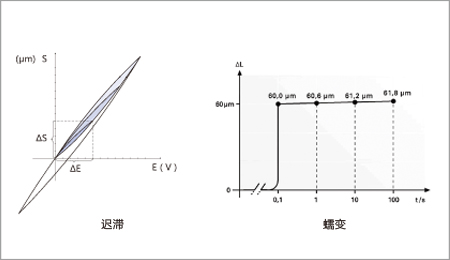

选择闭环压电促动器可以修正以上迟滞、蠕变特性。


产品应用


 计量、干涉

 主动和适应光学

 减震抑震

 精密机械和机械加工

    技术参数

型号

标称行程
[μm]±10%*

刚度
[N/μm]±20%

标称推力/拉力
[N]

静电容量
[μF]±20%

谐振频率
[kHz]

重量
[g]±5%

长度L
[mm]±0.3

资料下载

PSt150/20/20 VS25

19

500

7300/1000

14.5

28

142.7

37

PSt150/20/40 VS25

38

250

7300/1000

29

18

-

55

PSt150/20/60 VS25

57

160

7300/1000

43.5

13

-

73

PSt150/20/80 VS25

76

100

7300/1000

58

11

-

91

PSt150/20/100 VS25

95

80

7300/1000

72.5

9

-

109

PSt150/20/120 VS25

114

65

7300/1000

87

7

-

127

PSt150/20/140 VS25

133

55

7300/1000

101.5

6

-

145

PSt150/20/160 VS25

152

50

7300/1000

116

5

-

163

PSt150/20/180 VS25

171

45

7300/1000

130.5

4

-

181

PSt150/20/200 VS25

190

40

7300/1000

145

3

-

199

*标称行程是在0~150V的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在0~120V。选择闭环,线性度、重复定位精度高。出力可达25000N,详情请咨询销售工程师。

注:安装预紧力一般不超过出力的20%。

    转接方式

标准转接头

可选转接头

内螺纹

平头

外螺纹

球头

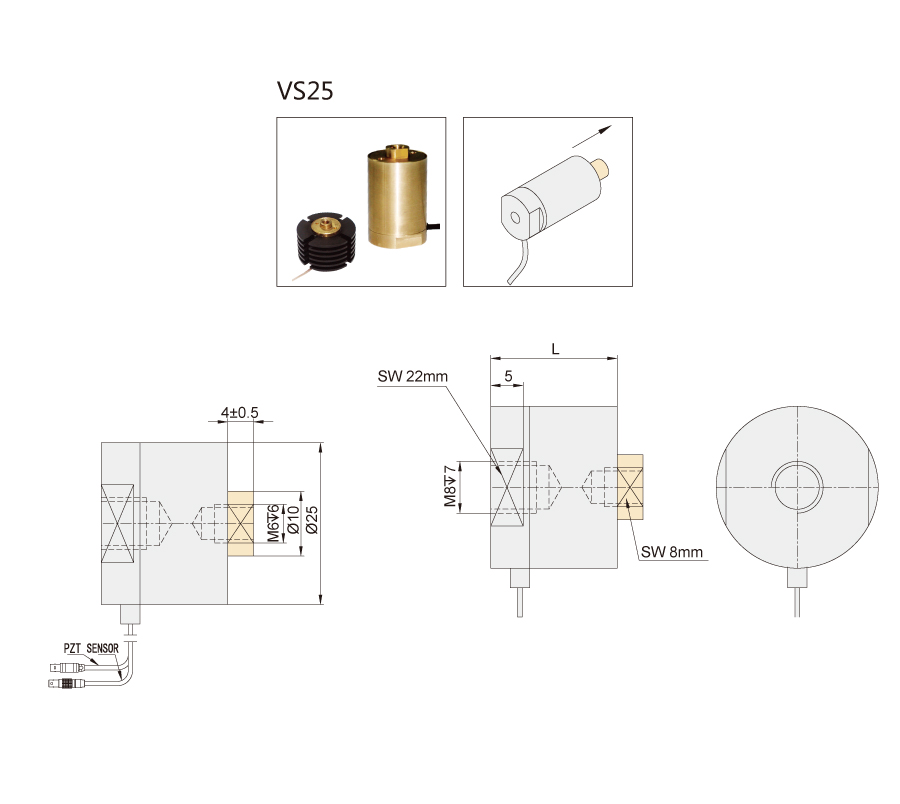

下图尺寸图
