VS20系列低压柱形 电压150V 推力4700N当前位置:产品首页 >> 柱形压电促动器>>VS20系列低压柱形 电压150V 推力4700N
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

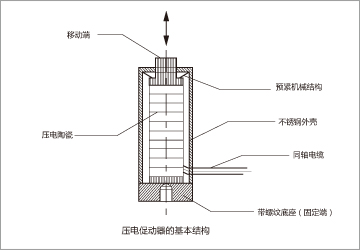

压电陶瓷促动器是以压电陶瓷为基础元件,通过外部机械结构进行封装,并输出位移及出力。压电陶瓷促动器具有预紧力,因此可承受一定的拉力。


VS20系列低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装,内置方形压电陶瓷,顶部为位移和出力输出端,底部具有安装固定螺纹孔。


产品特点


 位移190μm

 可承受拉力

 开环/闭环可选

 安装固定方便


直驱结构

高压促动器的出力与横截面积成正比,外径大,出力大。

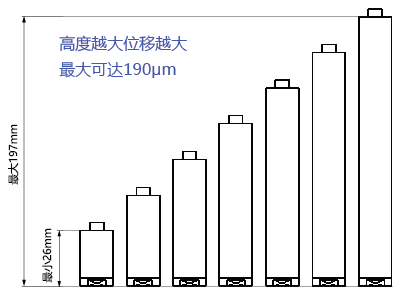

外观形状

静电容量相对较小,因此使用频率相对较高。适合高动态使用。

闭环型号精度高

闭环型号的线性度可达0.1%F.S.,重复定位精度0.05%F.S.。

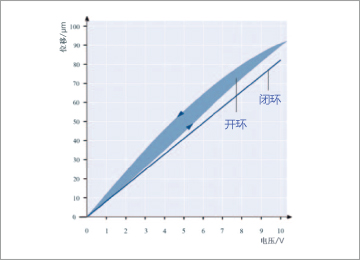

开环特性

选择闭环压电促动器可以修正以上迟滞、蠕变特性。


产品应用


 计量、干涉

 主动和适应光学

 减震抑震

 精密机械和机械加工

    技术参数

型号

标称行程
[μm]±10%*

刚度
[N/μm]±20%

标称推力/拉力
[N]

静电容量
[μF]±20%

谐振频率
[kHz]±20%

重量
[g]±5%

长度L
[mm]±0.3

资料下载

PSt150/14/7 VS20

9

350

4700/700

3.6

40

-

26

PSt150/14/20 VS20

19

250

4700/700

7

30

99.7

35

PSt150/14/40 VS20

38

120

4700/700

14

20

152.8

53

PSt150/14/60 VS20

57

70

4700/700

22

14

-

71

PSt150/14/80 VS20

76

50

4700/700

30

12

-

89

PSt150/14/100 VS20

95

40

4700/700

39

10

-

107

PSt150/14/120 VS20

114

35

4700/700

47

8

-

125

PSt150/14/140 VS20

133

30

4700/700

55

7

-

143

PSt150/14/160 VS20

152

25

4700/700

63

6

-

161

PSt150/14/180 VS20

171

22

4700/700

71

5

-

179

PSt150/14/200 VS20

190

20

4700/700

80

4

-

197

注:安装预紧力一般不超过出力的20%。

*PSt500: 标称行程是在0~500V驱动电压下的位移行程,行程是在-100V~500V,对于高可靠的长期使用,建议驱动电压在0~400V。

PSt1000: 标称行程是在0~1000V驱动电压下的位移行程,行程是在-200V~1000V,对于高可靠的长期使用,建议驱动电压在0~800V。

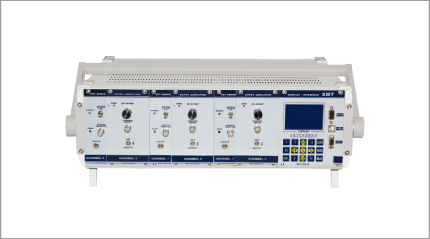

选择闭环控制,线性度、重复定位精度高。

    转接方式

标准转接头

可选转接头

内螺纹

平头

外螺纹

球头

下图尺寸图

下图尺寸图

标记

尺寸参数

标记

尺寸参数

标记

尺寸参数

A:

Ø20

A:

 Ø20

A

Ø20

B:

Ø8

B:

 Ø8

B

Ø8

C3:

4±0.5

C1:

8±0.5

C2

6±0.5





D:

M5

G

SR3





E:

SW6mm









F:

3

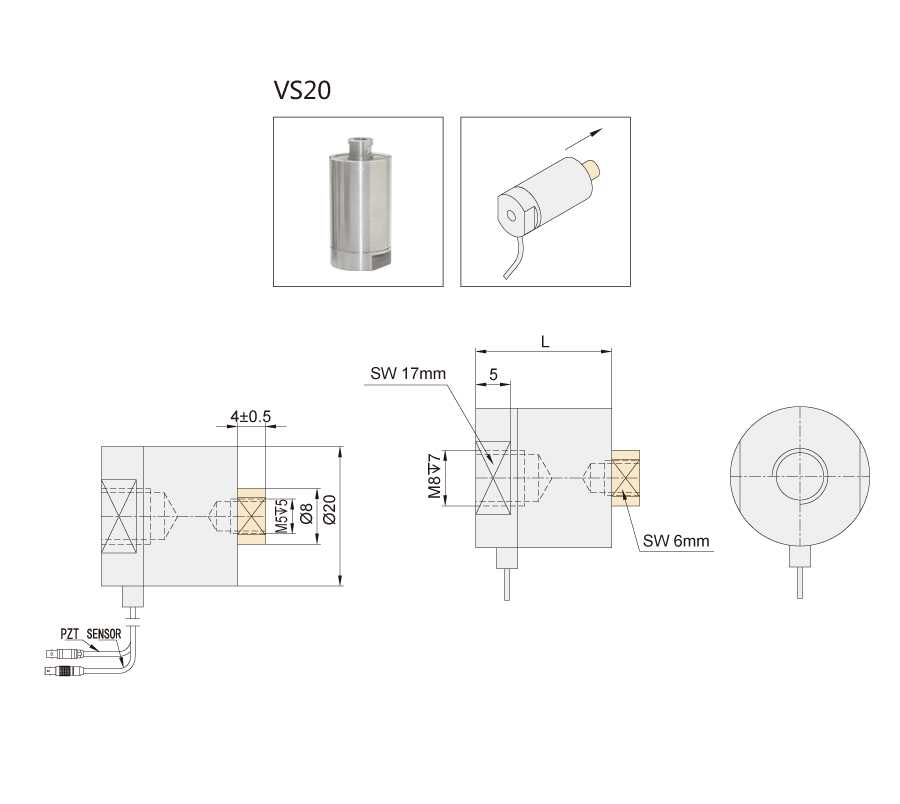

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

注意


安装负载前,请先用钳子夹住豁口,防止移动端旋转破坏内部压电陶瓷。


应用案例


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测


陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座
